ラップブロック擁壁用

道路擁壁用途でラップブロックを使用する場合の技術資料です。

特長

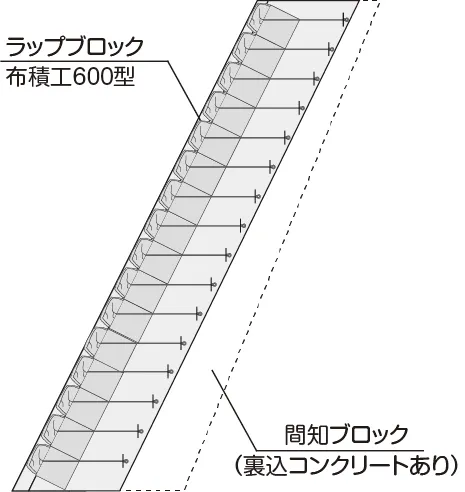

優れた経済性

胴込・裏込コンクリートが不要ですので、従来のブロック製品に比べて総合的なコストを抑えられ、工期の短縮にも寄与します。大型積ブロックに対して直接工事費を20~30%程度低く抑えることができることから、直高5m~8mの範囲では経済性に非常に優れます。

空積みでありながら優れた安定性

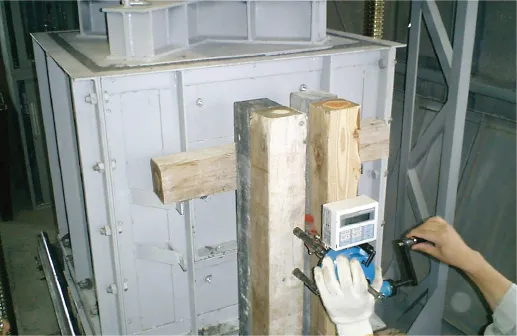

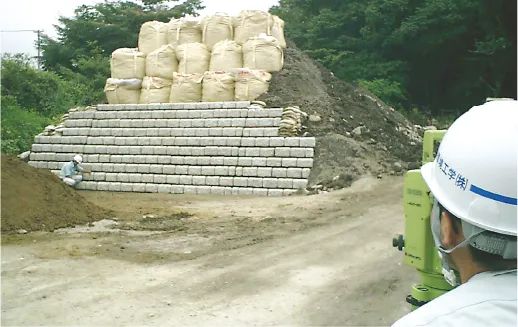

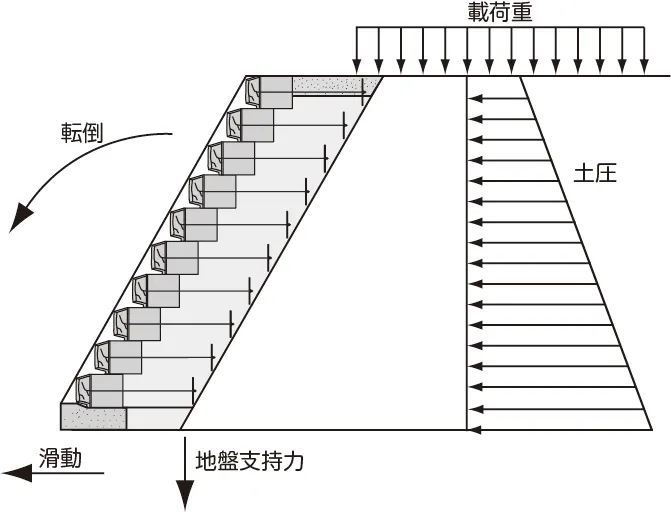

外的・内的安定検討や実証試験を実施しており、道路兼用護岸・道路擁壁として自動車荷重にも対応可能です。また、アンカーとストッパーパネルの効果により裏込材と一体化した構造となることで、直高8m以下、設計流速8m/sまでの条件に対応できます。

普通作業員で簡単に施工

施工は、鉄筋で連結された5個の疑似自然石を、裏込材を充填しながら積み上げていくだけです。養生管理からも解放されるため、30~40㎡/日の施工スピードを実現します。R10m程度までのカーブ施工も容易です。

大型の車両が入れない場所でも施工できる

軽量かつコンパクトのため、大型重機を必要とせず、コンクリート資材のひっ迫や、生コンクリート供給が困難な場所、用地に制限がある場所や山間部での施工にも対応しやすくなります。

周辺の景観に違和感なく調和

平均明度4.0~5.0に抑制された無彩色のテクスチャーです(明度証明書、テクスチャー証明書取得済)。割肌仕上げの擬石模様は、同じ模様を見つけるのが困難なほど立体感ある陰影を表現しています。ブロック単体は小型で、圧迫感も与えません。

自然環境に配慮

ブロック間の目地や段差部の空隙が生物の生息場所や植生基盤となります。凸凹や空隙のある法面は生物が移動しやすい形状です。背面土砂と連続した透水・保水構造が植生の回復にも寄与します。製造及び施工過程で、従来型コンクリートブロックと比較して約70%のCO2削減を実現しています。

製品の単体写真

ラップブロック擁壁用の製品単体写真です。

ラップブロック擁壁用

製品単体図

ラップブロック擁壁用の標準型と端部型の製品単体図です。

標準型 正面図
端部型 正面図
標準型 平面図
標準型 側面図

標準規格表

規格形状裏込材量基準数量参考重量
多段積600型L250mm × W2,000mm × H350mm、アンカー長600mm、ストッパーパネル200mm×200mm0.539m3/m21.79セット/m2133kg/セット
多段積900型L250mm × W2,000mm × H350mm、アンカー長900mm、ストッパーパネル200mm×200mm0.807m3/m21.79セット/m2133kg/セット
布積600型L250mm × W2,000mm × H350mm、アンカー長600mm、ストッパーパネル200mm×200mm0.534m3/m22.00セット/m2133kg/セット
布積900型L250mm × W2,000mm × H350mm、アンカー長900mm、ストッパーパネル200mm×200mm0.803m3/m22.00セット/m2133kg/セット

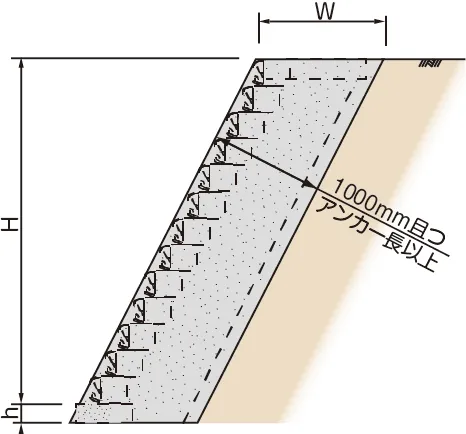

標準断面図

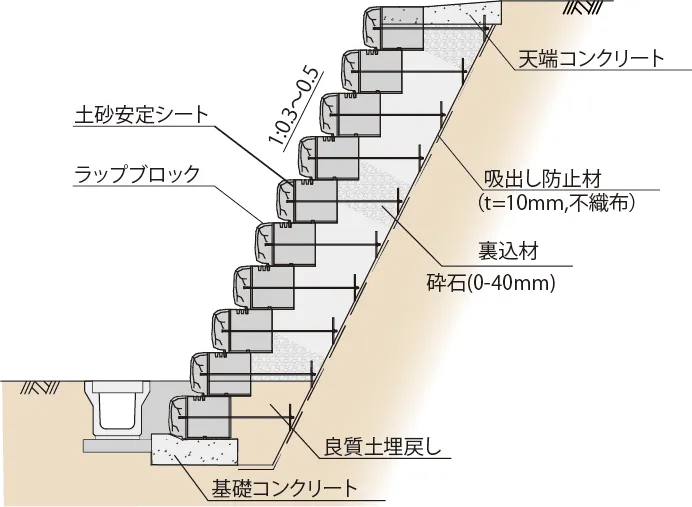

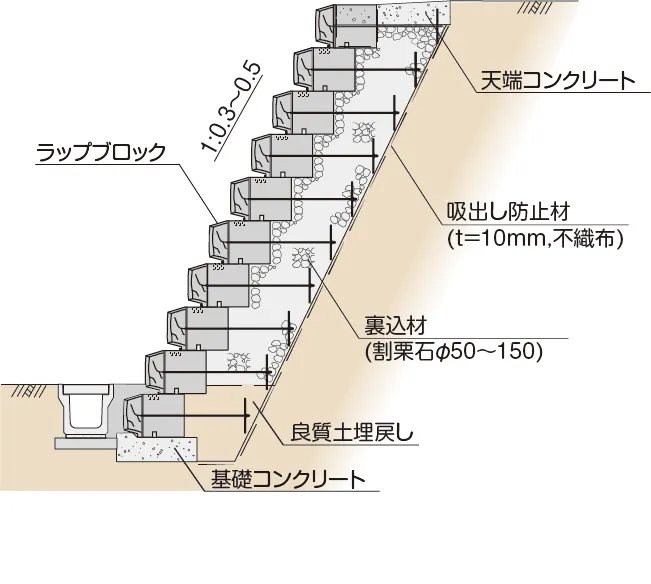

多段積工「裏込材割栗石タイプ」標準断面図
多段積工「裏込材砕石タイプ」標準断面図

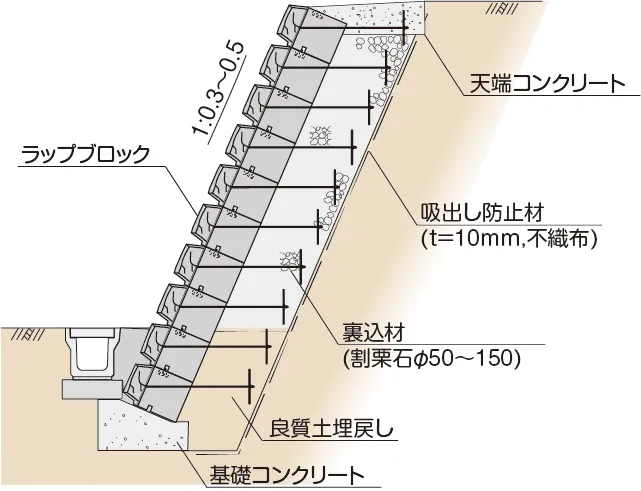

布積工「裏込材割栗石タイプ」標準断面図

※直高が高くなる場合や、土質条件、載荷条件によってアンカー長が規格よりも長くなることがあります。

仕様表

名称材質仕様備考
疑似自然石普通ポルトランドセメントまたは高炉セメント設計基準強度f' ck=18N/mm2以上自然素材に近い見た目で、擁壁前面の圧迫感を抑えます。
アンカー材亜鉛アルミ合金メッキ鉄線(500g/㎡、アルミニウム10%含有)線型φ6mm、転造ねじ部6.8mm、L=600または900mm疑似自然石への挿入部は凹凸形状に加工しています。
ストッパーパネルABS樹脂200mm×200mm、t=6mm支圧板として裏込材の一体化を補助します。
固定ピン亜鉛アルミ合金メッキ鉄線(500g/㎡、アルミニウム10%含有)φ10mm、L=35mm
アンカー充填剤シリコン樹脂1成分形オキシム型
土砂安定シートポリエステル繊維t=0.5mm
