ラップストーン

基礎工の形状は「標準基礎」と「延伸基礎」があり、洗掘の影響が懸念される箇所では延伸基礎を適用します。

一般的な箇所では標準基礎を適用します。

洗掘の影響が懸念される箇所では延伸基礎を適用します。

必要に応じて根固工を併用し、洗掘の恐れがない一般的な箇所では標準基礎を適用します。

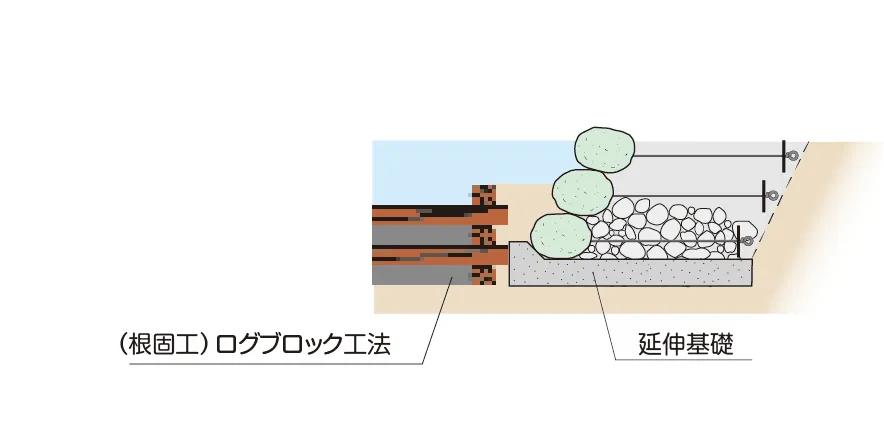

根固工を併用した例

基礎コンクリートには標準として10m間隔に目地材を設置します。

• 基礎の根入れ深さは河床面から基礎コンクリート上端までとし、一般に0.5m〜1.5m程度を確保します。
• 河道特性に応じて十分な根入れを確保してください。

• 天端部の保護のため、最上段のアンカー部に標準厚さ200mmの天端コンクリートを設けてください。
• 天端コンクリートの上面高さを計画断面から100mm程度下げて上面を覆土すると、自然な仕上がりとなります。

高水護岸や単断面護岸の参考図

（1）同様に天端コンクリートを設置し、必要に応じて天端保護工の設置も検討します。

低水護岸や天端越水のおそれがある箇所の参考図（天端コンクリートと一体化）

天端保護工は、天端コンクリート一体型やストーンネット・ストーンマット等を敷設する構成にも対応しています。

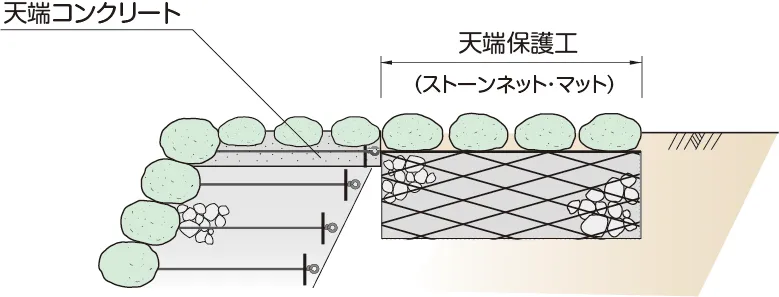

低水護岸や天端越水のおそれがある箇所の参考図（ストーンネット・ストーンマットを敷設）

天端コンクリートにポーラスコンクリートを用いることで、植物の根茎進入と植生回復を促進できます。

• ラップストーン上下流端の保護のために、小口止め工を設置します。
• 施工区間の中間部には擁壁工を設けてください。
• 擁壁工は一般的に50m程度の間隔で設置しますが、現場条件に応じて間隔を短くするなどの対応も検討してください。
• 施工延長が50m以下でも、湾曲部の上下流や法面勾配が変化する箇所や、狭窄部などの流れの乱れが生じる箇所には隔壁工の設置を検討します。

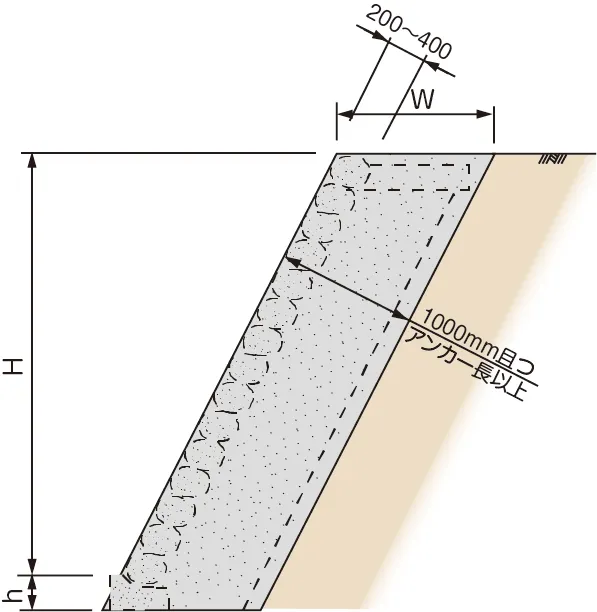

• 小口止め・隔壁工の控え幅は、1,000mmかつアンカー長以上、厚さは300mmを標準とします。
• 長いアンカー材を使用して裏込め材の背面位置が1,000mmを超える場合は、背面位置に合わせて控え幅を設定します。

参考図

• 天端部に防護柵を設置することができます。基礎形状は、各発注機関の基準にしたがって決定してください。
• 修景を考慮する場合は、コンクリート前面に植石や化粧型枠などを検討してください。

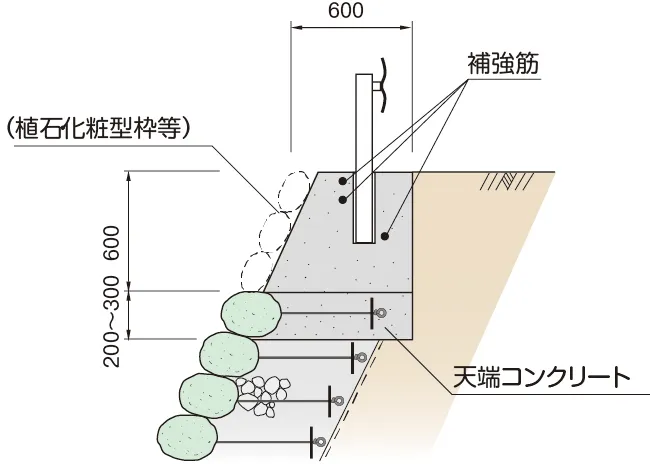

車両用防護柵の設置例

• 天端コンクリートの厚さを200～300mmとして防護柵を設置することが可能です。
• 設置条件に応じた防護柵基礎形状を設定してください。

歩行者・自転車用防護柵の設置例

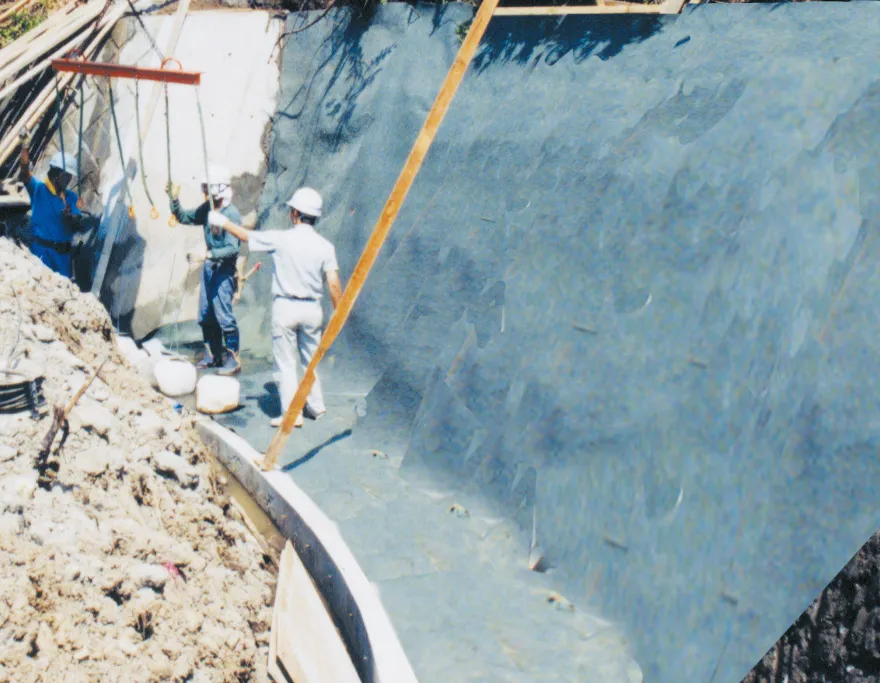

• 水位の変動などによる背面土砂の吸出しを防止するために、吸出し防止材の敷設が必須となります。
• 吸出し防止材は、「河川護岸用-合繊不織布 厚10mm 引張強度9.8kN/m以上」を標準とします。

• 施工現場の検証結果より、設計流速8m/sまで適用が可能です。
• 粗度は従来の石積みと同等です。
• 河川状況・護岸設置条件（砂防河川の水衝部、落差直下流など）を考慮し、十分に安全性を検討します。

ストッパーパネルをアンカー材の最終端（カール部分）まで移動させてから、裏込材を投入してください。

アンカー材とストッパーパネルの設置状況

間違いの例：ストッパーパネルはアンカー材の最終端（カール部分）まで移動させなければなりません。

• 前面に石の平らな面を出すために、アンカー材を急角度で曲げることは厳禁です。
• 自然石の控え長や据付姿勢の都合で調整が必要な場合でも、アンカー材を曲げる角度は15°以内とします。

間違いの例：アンカー材を急角度で曲げることは禁止されています。

アンカー材を曲げる角度の許容範囲は15°以内です。

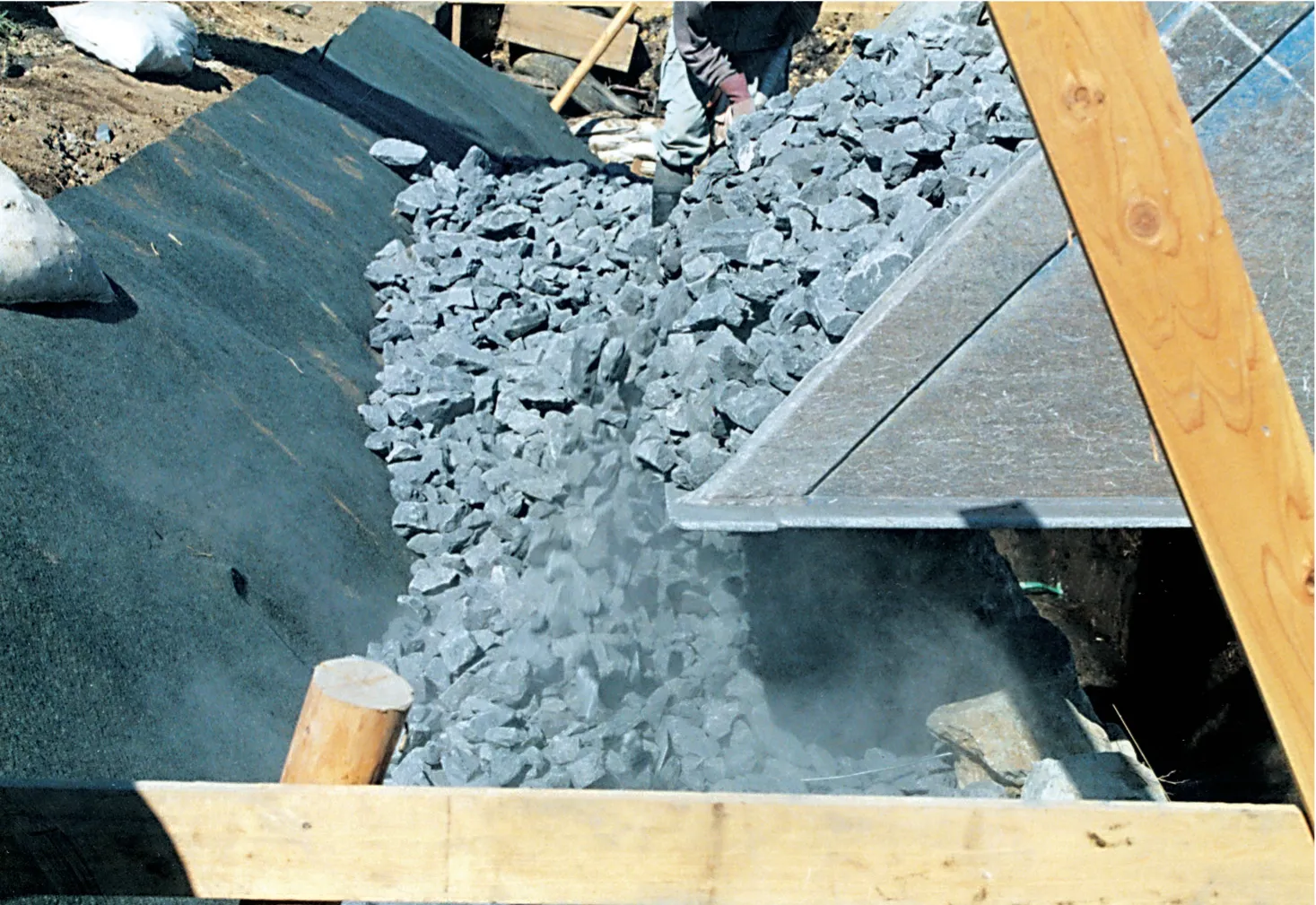

• 裏込材には粒径φ50mm〜150mmの割栗石を使用します。
• 裏込材の埋戻工は、割栗石の吸出し防止のため、前面自然石の空隙部に抜け出ない程度の割栗石を裏側から詰めて前面自然石を安定させます。
• 上段の石を積む際に支障とならないよう、埋戻し厚は石の高さ程度を目安とします。

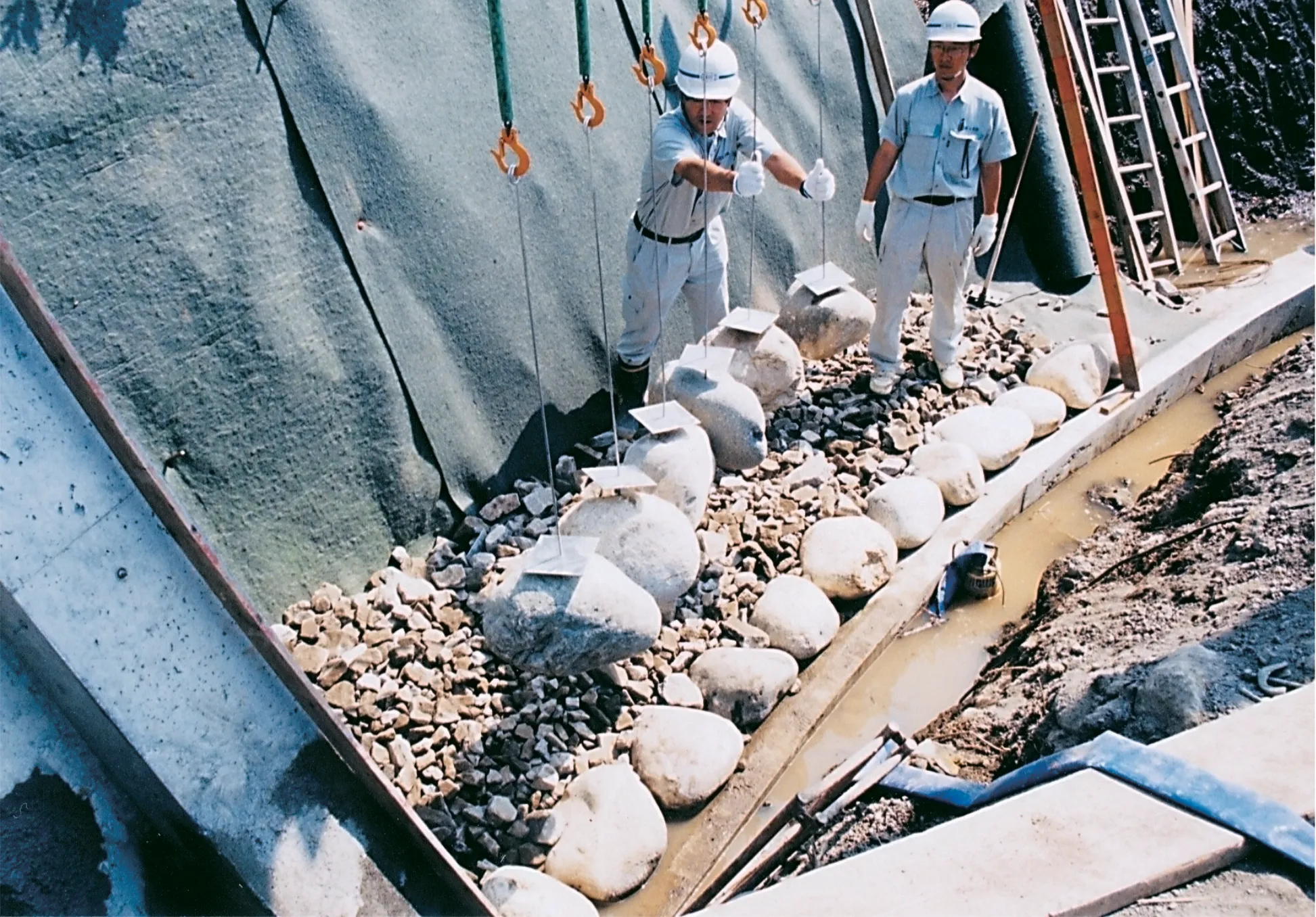

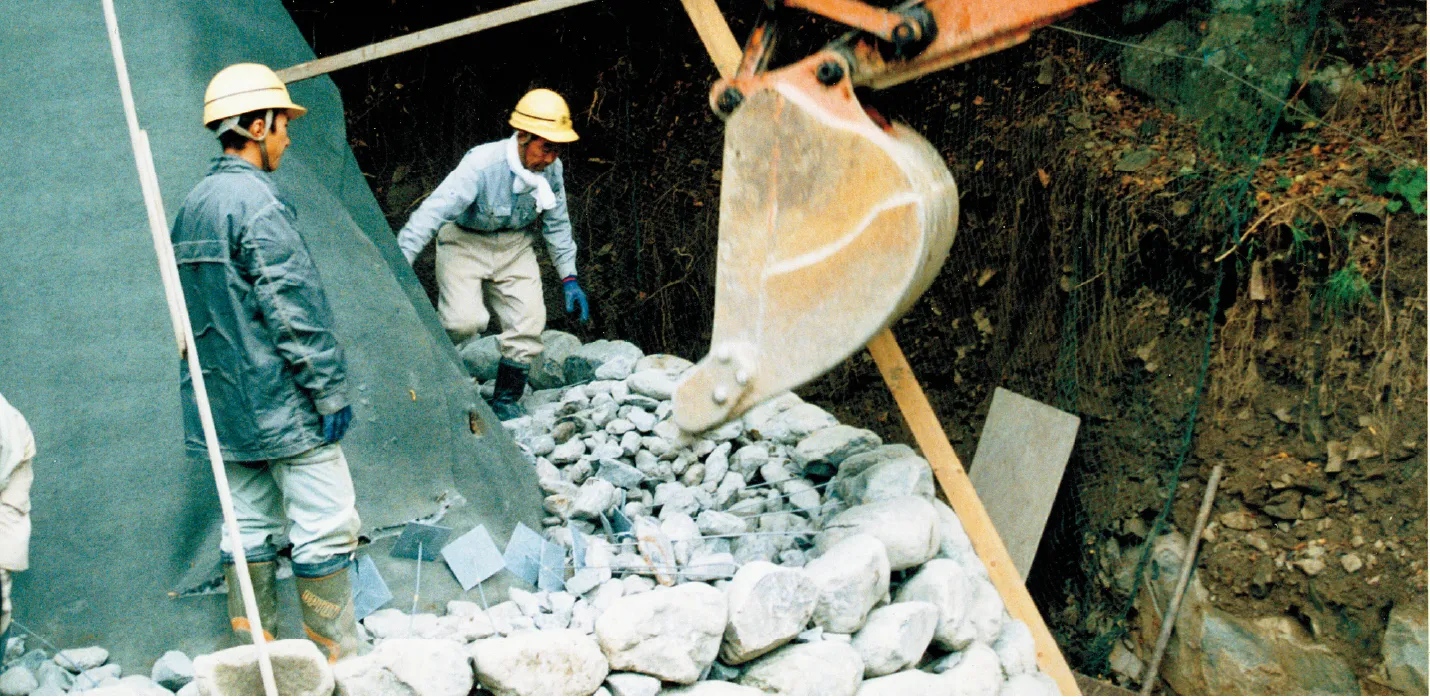

割栗石投入の様子

• アンカー材は護岸背面方向へ水平に設置することを原則とします。
• 前面自然石は「ぶら下がり状態」ではなく、原則として「前上がり状態」で積上げます。

前上がり状態

ぶら下がり状態

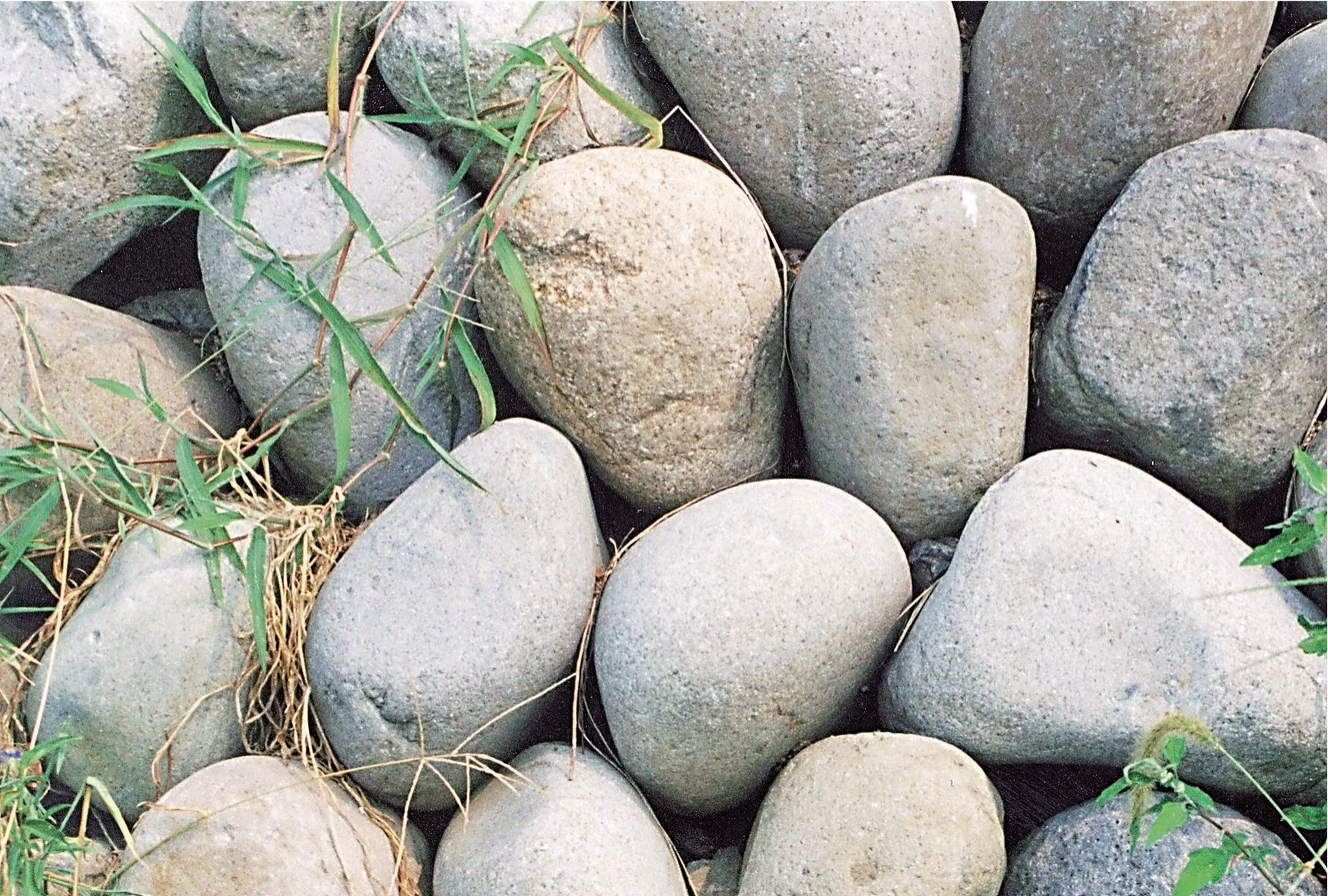

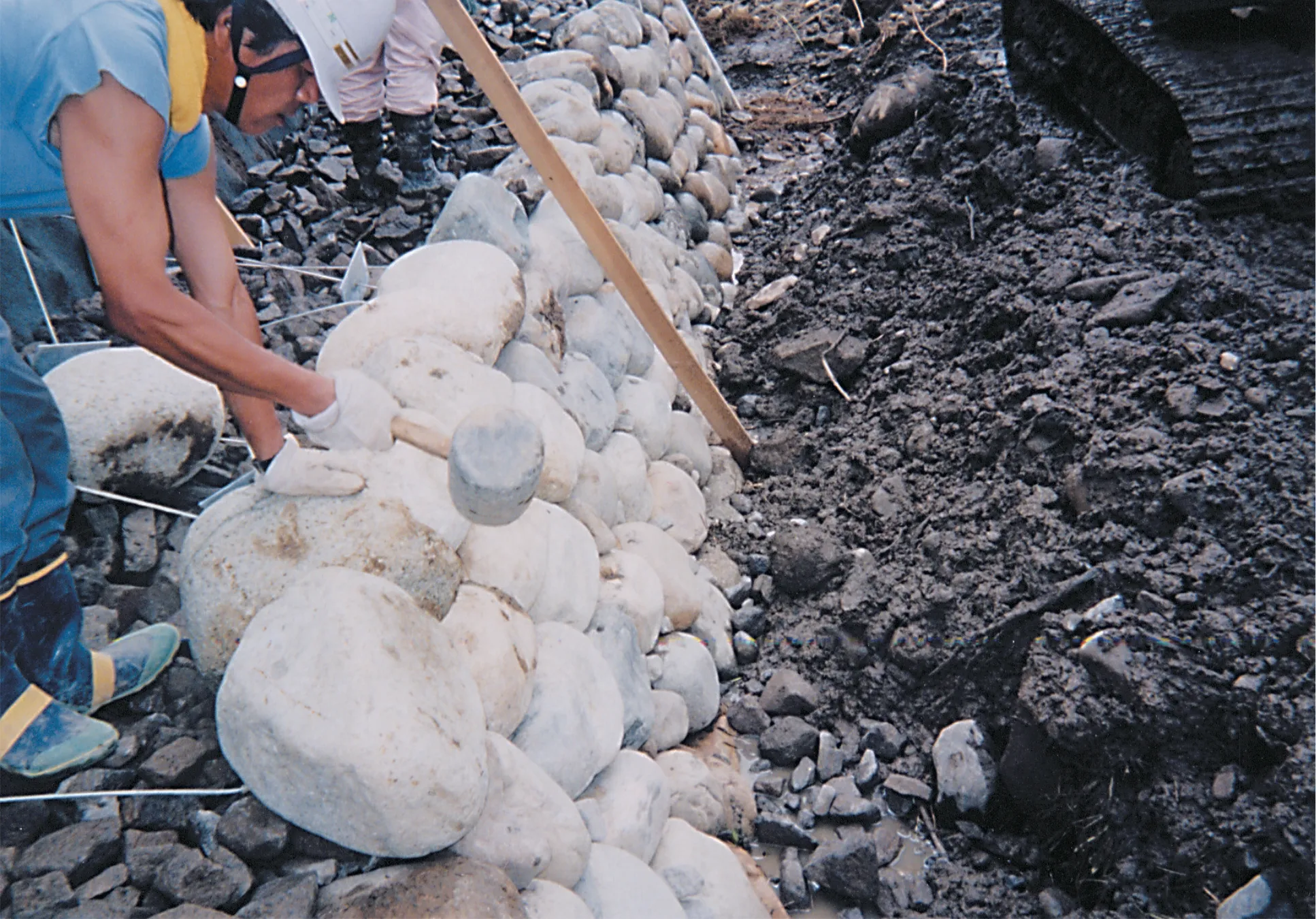

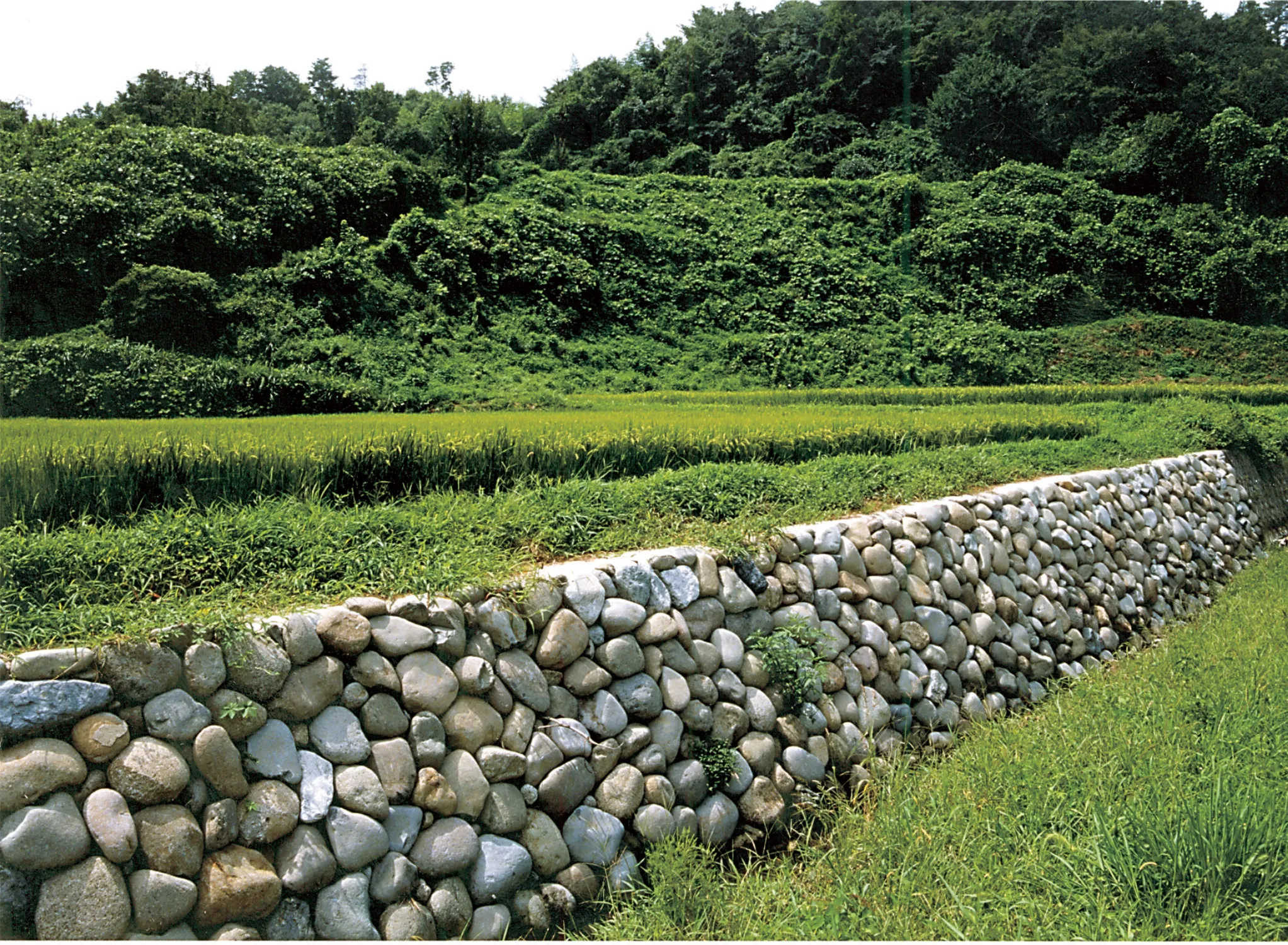

• 前面から見た自然石は「谷積み風」となるように積上げます。凹凸が前面に出ていても構いません。
• 石と石を厳密に密着させる谷積みでなくても、アンカー部材の効果で構造は安定します。

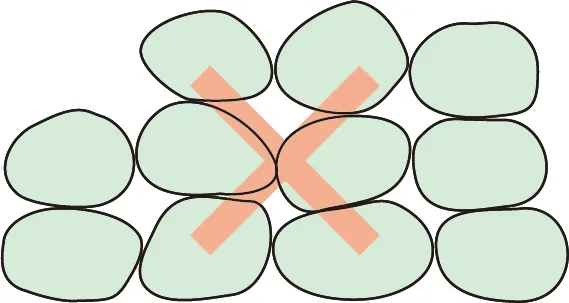

• 「重ね石」の状態が連続しないように積み方を調整します。

谷積み風の積み方

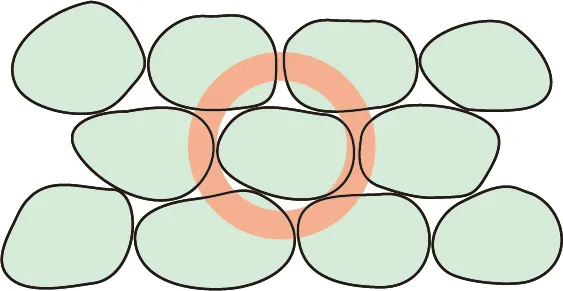

重ね石の状態

• ラップストーン工法の構造と理論は、「グラウンドアンカー工法」における支圧型支持方式の技術理論を応用したものです。

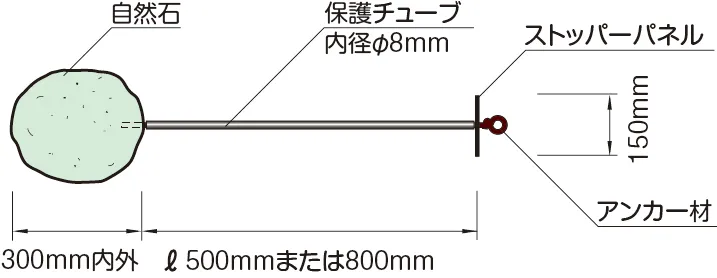

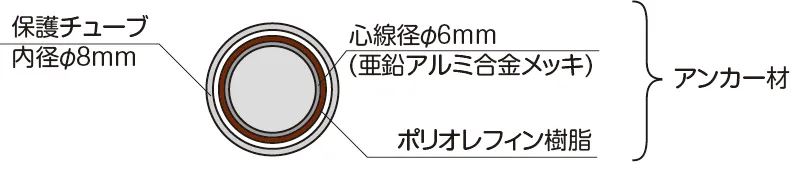

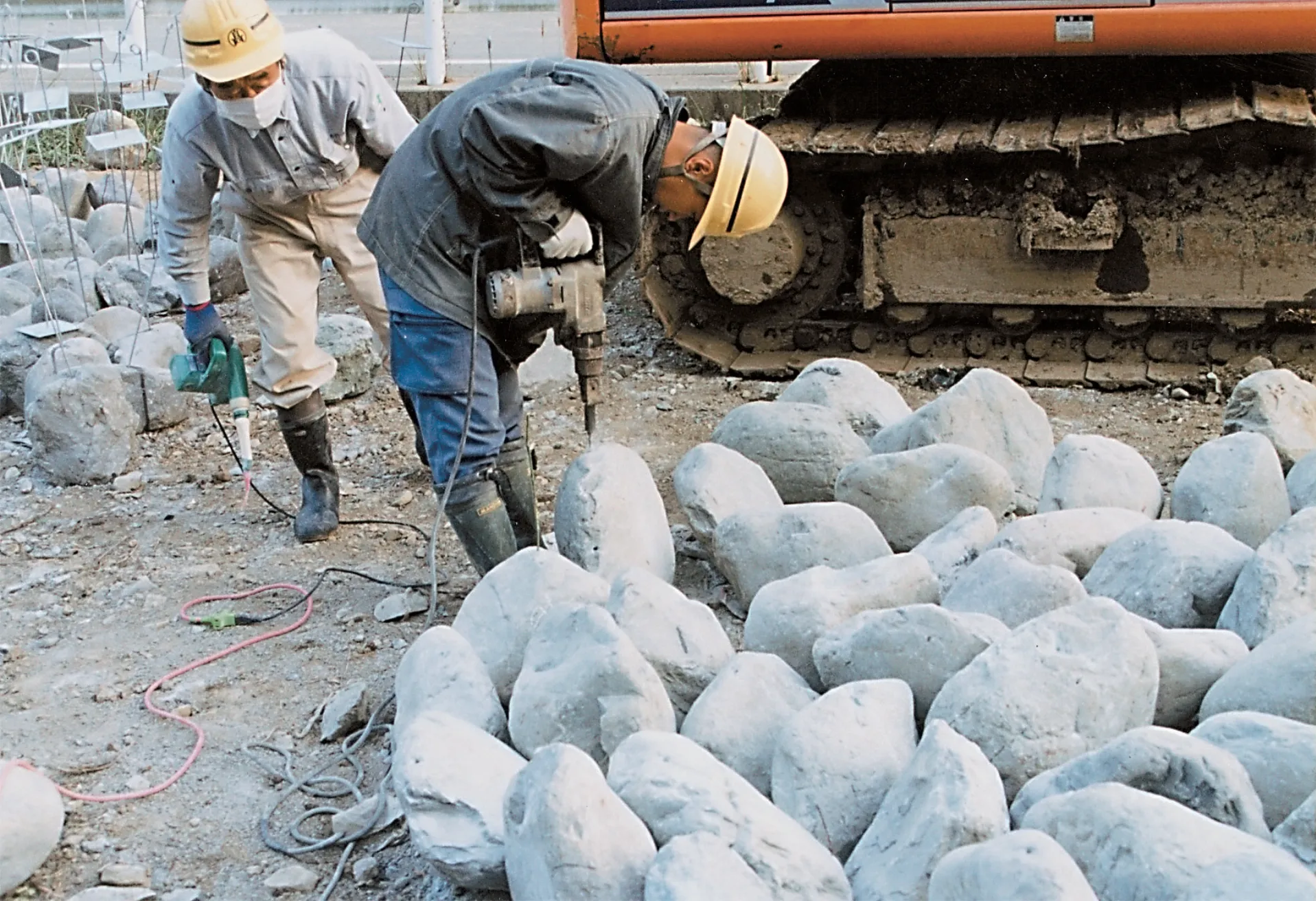

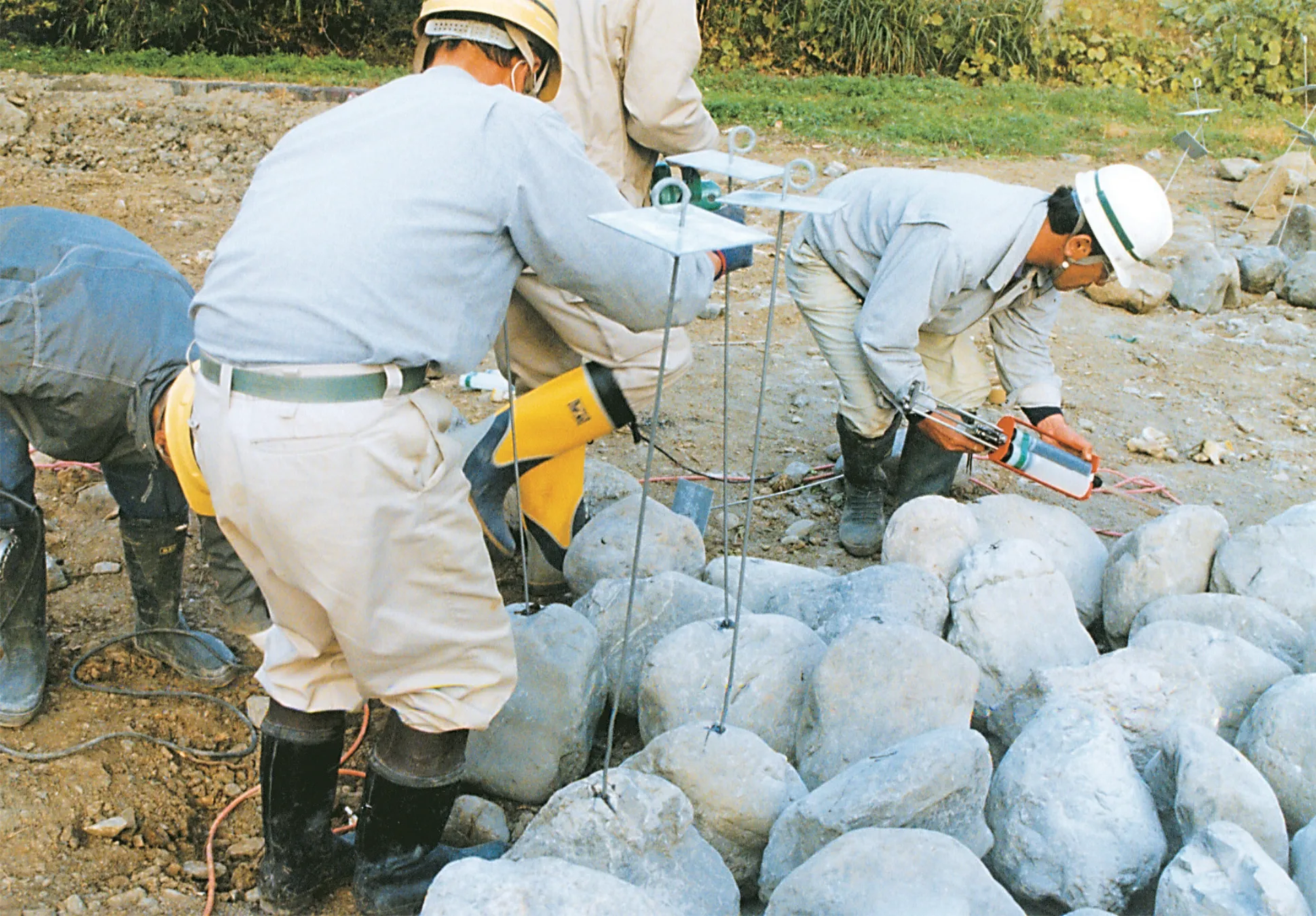

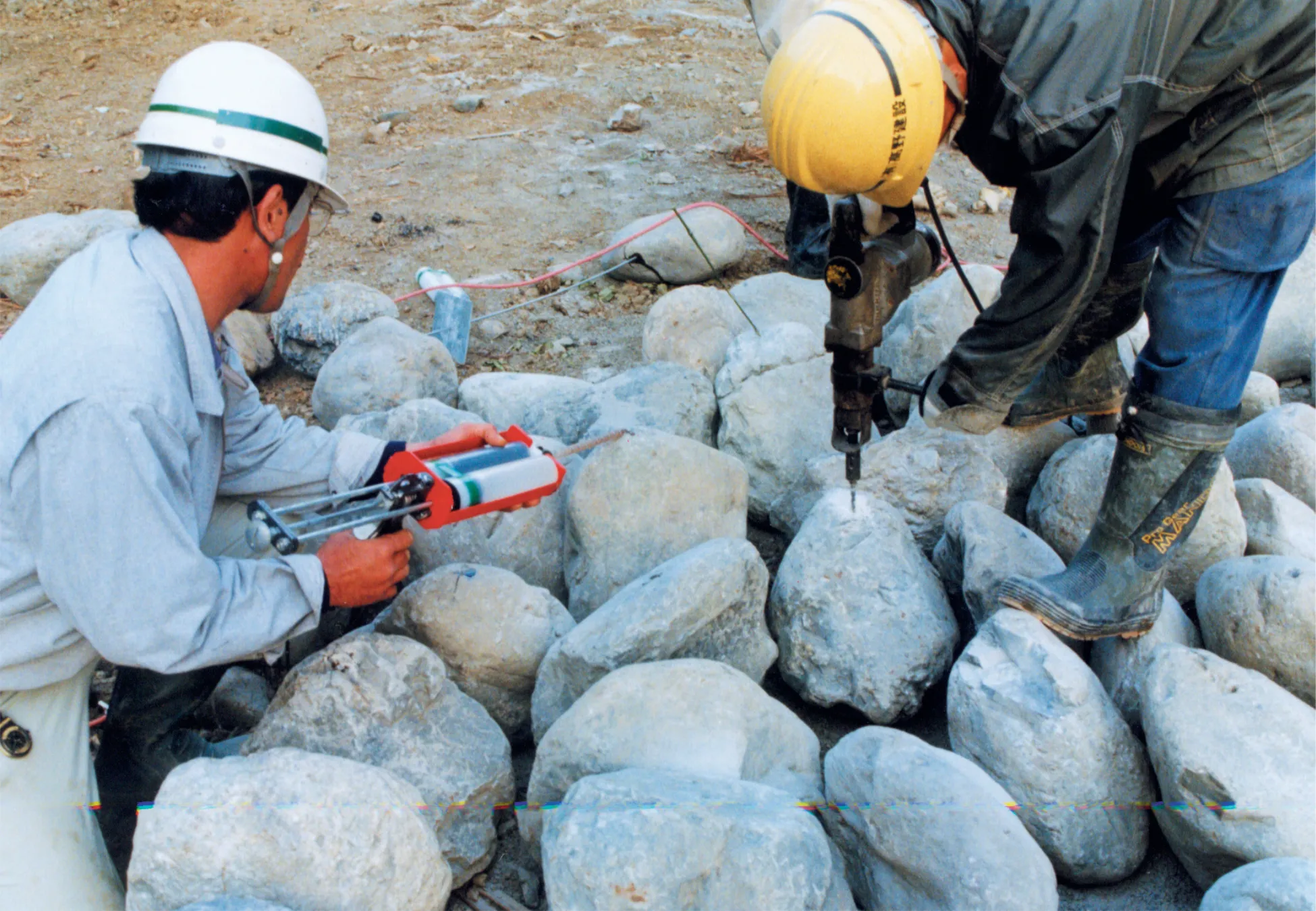

• 単体構造は、自然石の背面にアンカー材を固着させ、その端部にストッパーパネル（支圧板）を装着した形状です。

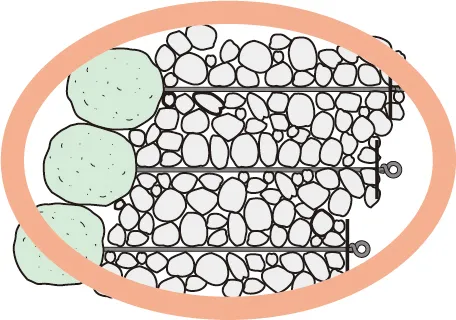

• 擁壁構造は、自然石とストッパーパネルの間に裏込材の割栗石（φ50mm〜150mm）を充填した構造で、支圧効果により製品と裏込材が一体化します。

ラップストーン構造図

製品と裏込材が一体化する強固な構造となります

• 構造全体の安定検討では、内的・外的に対する安全性を検討します。
• 内的安定では擁壁内部応力を算定し、使用部材の設計強度を確認します。

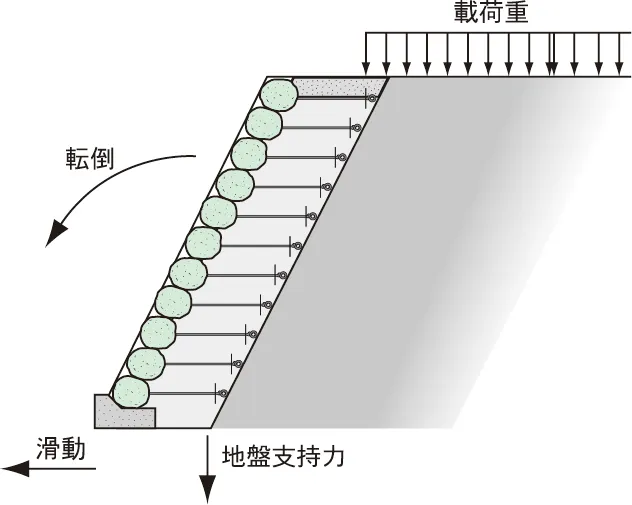

• 外的安定では、前面自然石から裏込材までが一体化した擁壁構造として「転倒」「滑動」「地盤支持力」を検討します。
• 直高の目安は500型で3.5m程度、800型で5.0m程度ですが、土質条件や検討断面に応じて最適断面が変化します。都度、最適断面をご提案しますのでお問い合わせください。
• アンカー長を延ばすことで、直高8mまで対応可能です。

安定計算の詳細についてはお問い合わせください

• 十分な強度を得ていることを確認するため、実物を利用した高盛土載荷試験を実施しました。

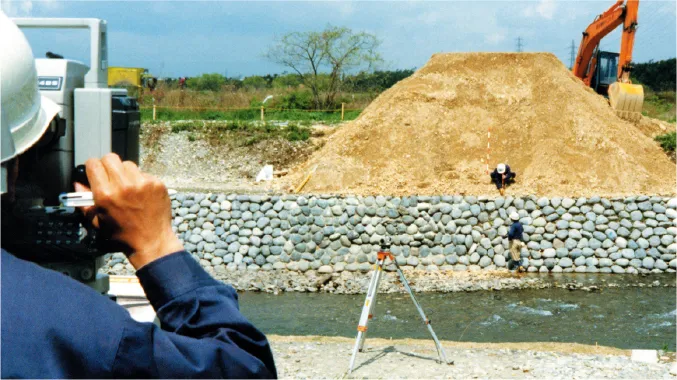

• 練石積護岸（コンクリート厚200mm）とラップストーン500型を直高3m（法勾配1:0.5）で築造し、大きな土圧を強制的に作用させるために両護岸の天端部に高さ1〜4mの盛土を行って、その変位を確認しました。
• 変位量を測定した結果、両護岸の平均変位差は0.4mmと非常に小さく、ラップストーンが練石積護岸と同等程度の壁体強度を有することが証明されました。

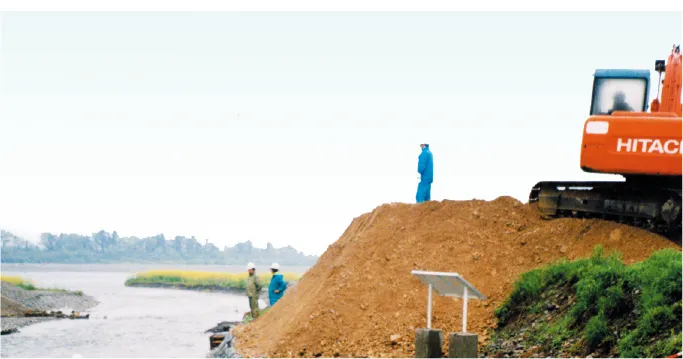

盛土状況

変位量測定状況

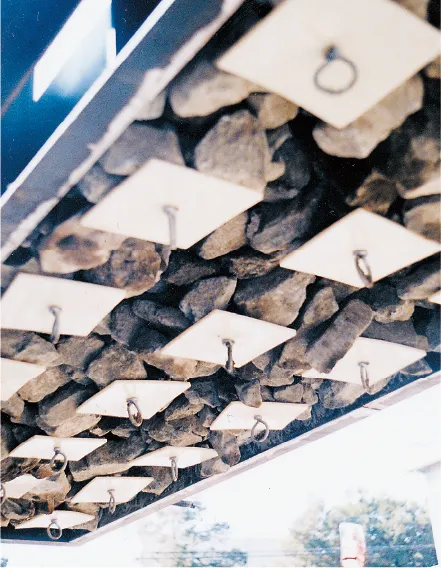

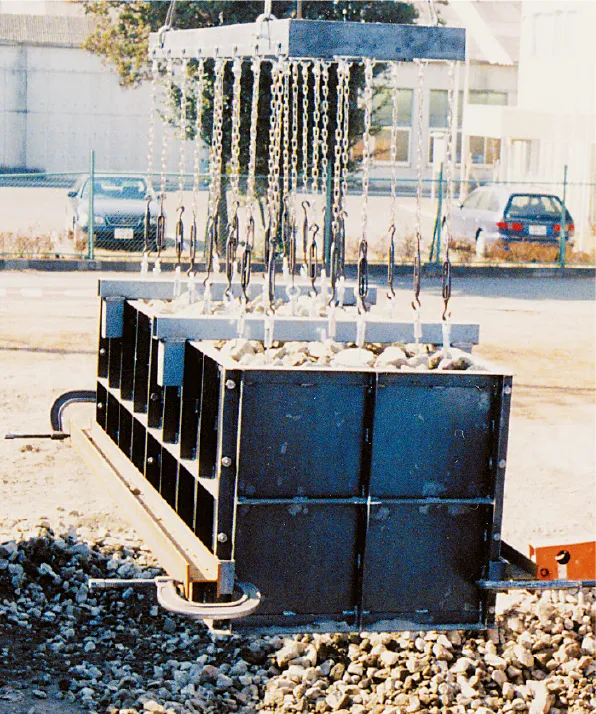

• ラップストーン単体と裏込材が一体化しているかを確認するため、アンカー部材だけを吊り上げる実証試験を実施しました。
• アンカー材とストッパーパネルの効果により、裏込材の割栗石が落下することなく製品と一体化していることを確認しました。

一体化の検証実験の様子

一般社団法人 全国防災協会の立会いのもとで実施されました
